ส่วนประกอบของแม่พิมพ์กรอบ LED

โดยทั่วไป แม่พิมพ์กรอบ LED มีสองประเภทหลัก: แม่พิมพ์สองแผ่น (หรือที่รู้จักกันทั่วไปว่าเป็นแม่พิมพ์ประตูขนาดใหญ่) และแม่พิมพ์สามแผ่น (หรือที่รู้จักกันทั่วไปในชื่อแม่พิมพ์ประตูละเอียด) ไม่ว่าจะเป็นแม่พิมพ์สองแผ่นหรือแม่พิมพ์สามแผ่น แม่พิมพ์กรอบ LED มักประกอบด้วยส่วนประกอบต่อไปนี้:

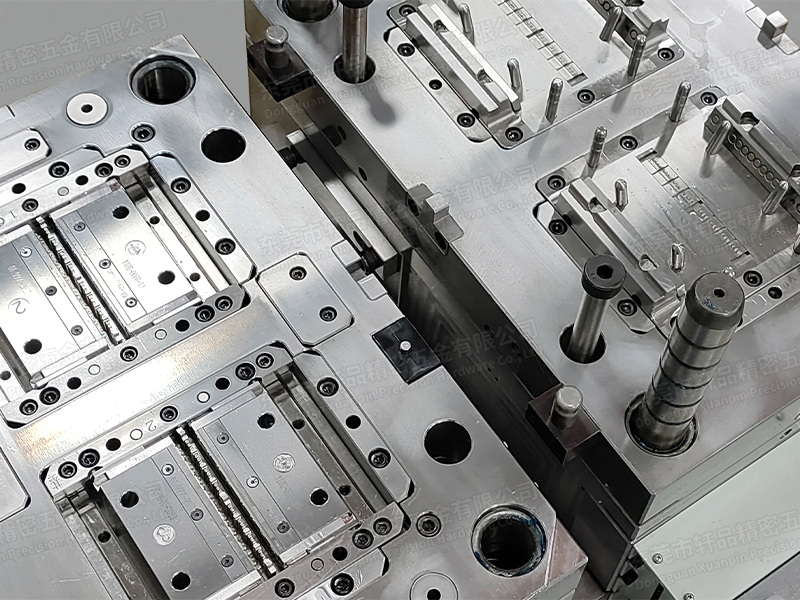

1. ฐานแม่พิมพ์

ฐานแม่พิมพ์เป็นกรอบพื้นฐานของแม่พิมพ์เฟรม LED คุณภาพของเหล็กที่ใช้ในฐานแม่พิมพ์ทำให้แม่พิมพ์มีอายุการใช้งานยาวนานและมีเสถียรภาพในระหว่างการผลิต

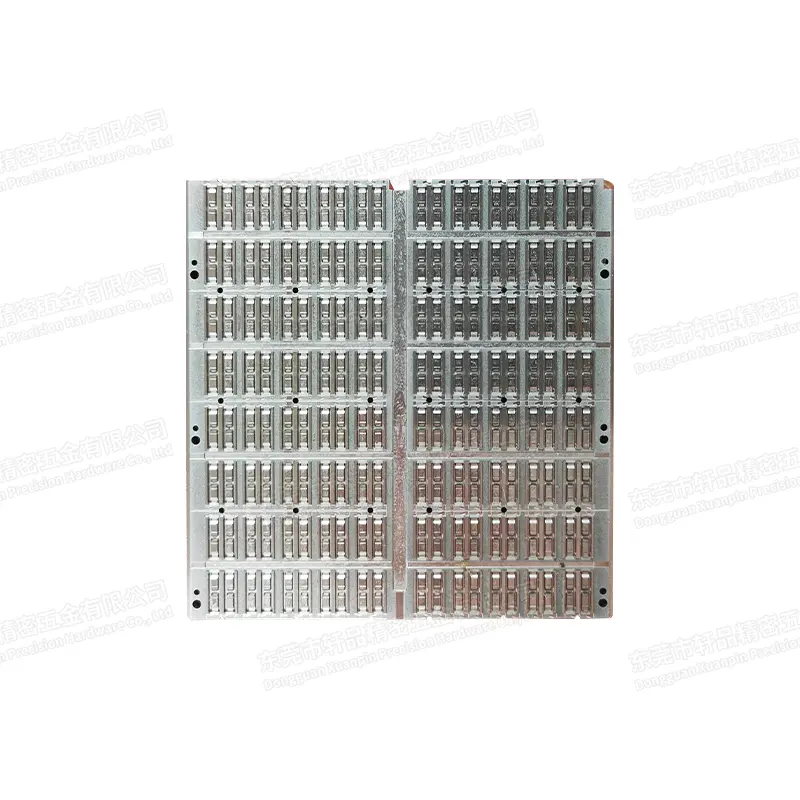

2. ชิ้นส่วนหลักของแม่พิมพ์กรอบ LED: ช่องและแกน

ช่องหลักและแกนของแม่พิมพ์เฟรม LED หรือที่เรียกกันทั่วไปว่าส่วนแทรกของแม่พิมพ์หรือแม่พิมพ์ด้านในเป็นส่วนประกอบที่สำคัญที่สุดของแม่พิมพ์ งานออกแบบส่วนใหญ่มุ่งเน้นไปที่การแทรกแม่พิมพ์ซึ่งผ่านการตัดเฉือนอย่างกว้างขวาง แม่พิมพ์ที่เรียบง่ายบางแบบอาจไม่มีส่วนแทรกของแม่พิมพ์แยกต่างหาก โดยที่ผลิตภัณฑ์จะขึ้นรูปโดยตรงบนเทมเพลต โดยเฉพาะในแม่พิมพ์กรอบ LED ยุคแรก ๆ โครงสร้างนี้ได้ถูกยุติลงเป็นส่วนใหญ่

3. ชิ้นส่วนเสริมของแม่พิมพ์กรอบ LED

ชิ้นส่วนเสริม ได้แก่ วงแหวนกำหนดตำแหน่ง บูชสปรู หมุดดีดตัว (ที่รู้จักกันทั่วไปในชื่อหมุดดีดตัวหรือเข็มดีดตัว) แท่งดึง (ที่รู้จักกันทั่วไปว่าเป็นหมุดดึงวัสดุ) เสารองรับ หมุดและบูชนำแผ่นดีดตัวออก และหมุดรองรับ (ที่รู้จักกันทั่วไป เป็นหมุดเสีย)

4. ระบบเสริมของแม่พิมพ์

โดยทั่วไป แม่พิมพ์กรอบ LED จะมีสามระบบดังต่อไปนี้: ระบบเกต ระบบดีดออก และระบบทำความเย็น บางครั้ง หากวัสดุพลาสติกต้องการอุณหภูมิความร้อนสูง แม่พิมพ์ก็อาจมีระบบทำความร้อนด้วย

5. กลไกการดึงแกน

หากแม่พิมพ์กรอบ LED จำเป็นต้องสร้างรูด้านข้างหรือตะขอบนผลิตภัณฑ์พลาสติก แม่พิมพ์จะต้องมีกลไกอย่างน้อยหนึ่งกลไกในการจัดการการถอดรูหรือตะขอเหล่านี้ เช่น ตัวเลื่อน แท่งดีดตัวแบบทำมุม หรือกระบอกไฮดรอลิก กลไกเหล่านี้เรียกว่ากลไกการดึงแกนด้านข้าง
