ในการผลิตแม่พิมพ์ “ความแม่นยำสูง” เป็นหนึ่งในคำที่ผู้คนมักพูดถึงกันบ่อยๆ แต่ในโรงงาน อาจหมายถึงสิ่งที่แตกต่างกันมาก จากปีที่ฉันทำงานร่วมกับแม่พิมพ์เชื่อมต่อและชิ้นส่วนเชิงแสง ความแม่นยำสูงไม่ได้เป็นเพียงตัวเลขบนแบบร่างเท่านั้น แต่ยังเกี่ยวกับพฤติกรรมของแม่พิมพ์ในระหว่างการวิ่งซ้ำๆ และปริมาณการปรับเปลี่ยนที่ต้องใช้ระหว่างการทดลองประกอบ
ฉันจำโปรเจ็กต์หนึ่งที่มีส่วนแทรกมาตรฐานดูดีบนกระดาษได้ ภาพสองสามภาพแรกก็โอเค แต่ในชุดที่สาม การวางแนวที่ไม่ตรงเล็กน้อยทำให้เกิดแสงวาบตามขอบ เราเปลี่ยนเม็ดมีดที่มีความแม่นยำ และปัญหาก็หายไปทันที นั่นคือช่วงเวลาที่โดนใจฉันจริงๆ มันไม่เกี่ยวกับความสมบูรณ์แบบบนกระดาษ แต่เกี่ยวกับความเสถียรในการผลิต
สำหรับการเปรียบเทียบโดยละเอียด โปรดดูเม็ดมีดที่มีความแม่นยำเทียบกับเม็ดมีดมาตรฐาน
.
ความอดทนมักถูกเข้าใจผิด วิศวกรบางคนคิดว่าเข้มงวดมากขึ้นย่อมดีกว่าเสมอ แต่ในความเป็นจริงแล้ว ค่าความคลาดเคลื่อนที่ยอมรับได้จำเป็นต้องสอดคล้องกับการใช้งาน
ตัวอย่างเช่น ครั้งหนึ่งเราเคยลองใช้ ±0.002 มม. กับคุณลักษณะการวางตำแหน่งที่ไม่สำคัญ ต้นทุนการตัดเฉือนพุ่งสูงขึ้น และชิ้นส่วนไม่ได้ทำงานได้ดีขึ้นอย่างเห็นได้ชัด ในทางกลับกัน พื้นผิวอ้างอิงวิกฤตต้องมี ±0.005 มม. หรือเข้มงวดกว่า ความแตกต่างคือความสม่ำเสมอ ไม่ใช่แค่ตัวเลข
เราชอบคิดว่ามันเป็นชิ้นส่วนปริศนาที่เหมาะสม หากขอบหลวมเกินไป แม่พิมพ์จะเลื่อน แน่นเกินไปและคุณประสบปัญหาระหว่างการชุมนุม ไม่ว่าจะด้วยวิธีใด จะต้องเสียเวลาและอาจทำให้เกิดความเครียดซึ่งทำให้อายุการใช้งานของเครื่องมือสั้นลง การได้รับความคลาดเคลื่อนที่ถูกต้อง—ในจุดที่สำคัญ—คือเคล็ดลับ

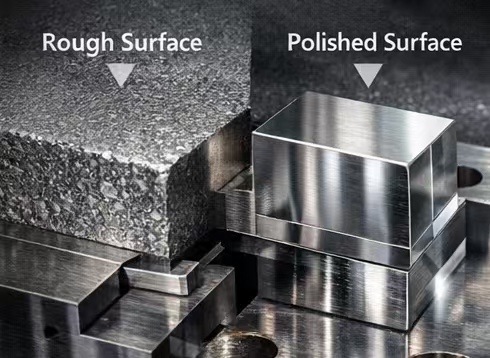

ผิวสำเร็จมักถูกประเมินต่ำไป พื้นผิวที่ขัดเงาไม่เพียงแต่ดูดีเท่านั้น โดยส่งผลต่อวิธีการเลื่อนเม็ดมีดเข้าที่ วิธีการแพร่กระจายของโหลด และการสึกหรอที่เกิดขึ้นเมื่อเวลาผ่านไป
ในทางปฏิบัติ เรามุ่งเน้นไปที่พื้นผิวการใช้งาน: พื้นที่ปิดผนึก ใบหน้าสัมผัส และพื้นผิวผลิตภัณฑ์ที่มองเห็นได้ พื้นที่ภายในที่ไม่สัมผัสพลาสติกหรือส่วนแทรกอื่นๆ ไม่จำเป็นต้องขัดเงาเป็นพิเศษ ฉันเคยเห็นกรณีที่มีการขัดเงาแบบกระจกทุกที่ แต่ไม่ได้ปรับปรุงประสิทธิภาพ เพียงแต่เพิ่มต้นทุนและระยะเวลาดำเนินการเท่านั้น
ดูเม็ดมีดที่มีความแม่นยำเทียบกับเม็ดมีดมาตรฐาน
สำหรับตัวอย่างในโลกแห่งความเป็นจริงว่าการตกแต่งพื้นผิวส่งผลต่อพฤติกรรมของแม่พิมพ์อย่างไร
ความสามารถในการทำซ้ำคือสิ่งที่แยกเม็ดมีดที่มีความเที่ยงตรงอย่างแท้จริงออกจากเม็ดมีดมาตรฐาน เม็ดมีดใส่ได้พอดีเพียงครั้งเดียวนั้นไม่เพียงพอ จะต้องกลับสู่ตำแหน่งเดิมหลังจากการถอดประกอบ ทำความสะอาด หรือเปลี่ยนชิ้นส่วน

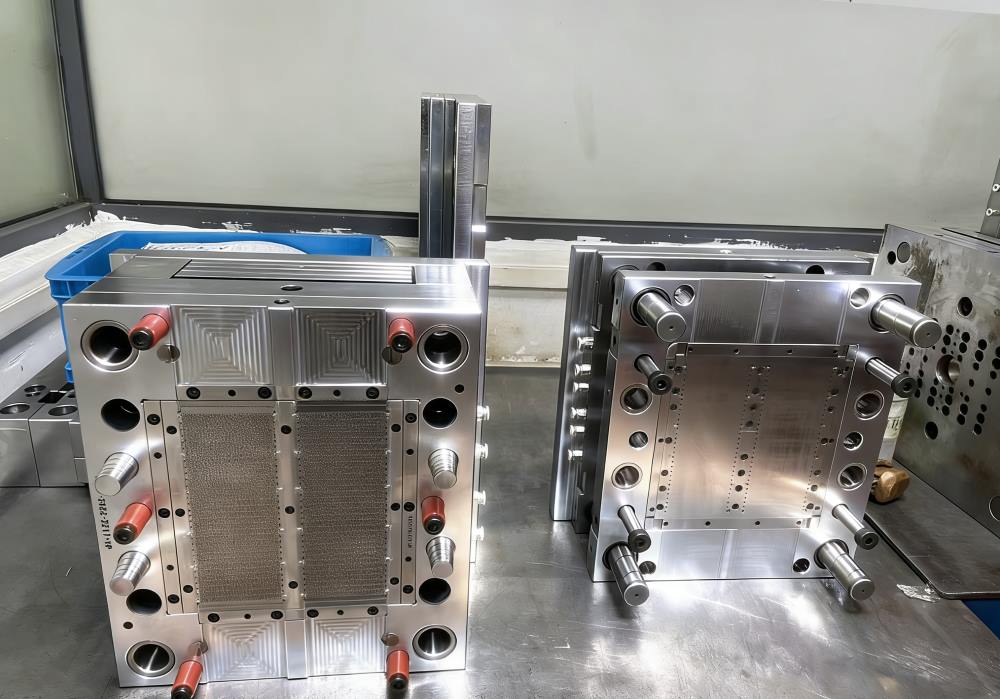

ตัวเชื่อมต่อแม่พิมพ์และส่วนประกอบทางแสงมีความอ่อนไหวเป็นพิเศษ การจัดตำแหน่งที่เลื่อนไป 0.01 มม. อาจทำให้ผลิตภัณฑ์มีข้อบกพร่องหรือแฟลชเพิ่มขึ้นได้ จากประสบการณ์ของผม การตรวจสอบความสามารถในการทำซ้ำก่อนตัดสินใจออกแบบจะช่วยประหยัดเวลาในการปรับเปลี่ยนรุ่นทดลองได้
บางครั้ง เรายังทำเครื่องหมายขอบอ้างอิงและทำรอบการประกอบ-การแยกชิ้นส่วนหลายครั้งในโรงงานเพื่อตรวจสอบสิ่งนี้ มันน่าเบื่อ แต่ค่าใช้จ่ายในการข้ามมันสูงกว่าในการผลิต
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับแม่พิมพ์ตัวเชื่อมต่อ โปรดดูส่วนประกอบแม่พิมพ์ที่มีความแม่นยำสำหรับแม่พิมพ์ตัวเชื่อมต่อ
.

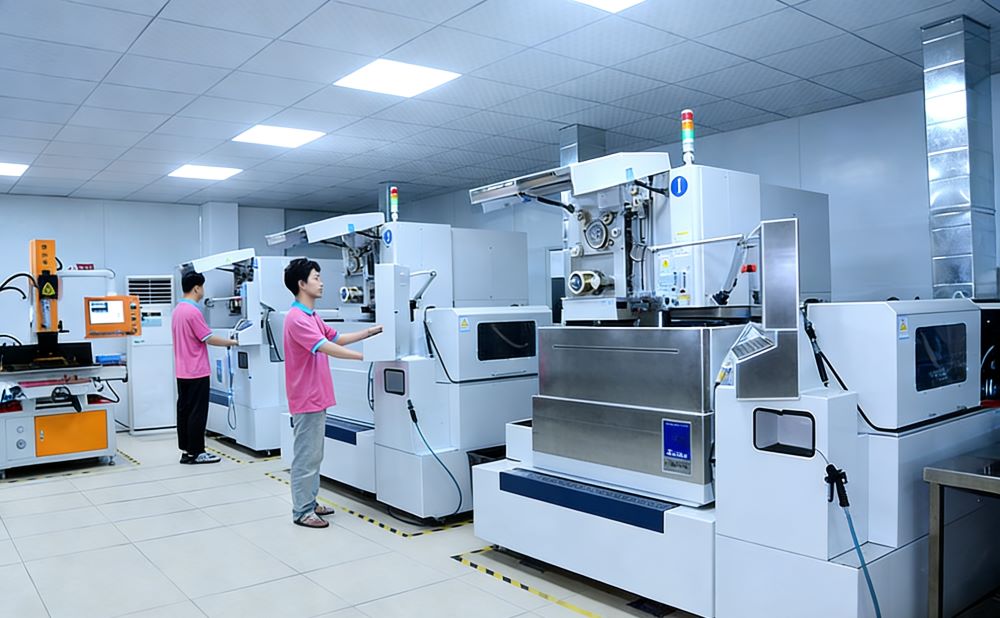

การเขียนแบบคือเป้าหมาย แต่การตัดเฉือนทำให้เป็นจริง ความเสถียรของเครื่องจักร CNC พารามิเตอร์การตัด การสึกหรอของเครื่องมือ และผลกระทบจากความร้อน ล้วนมีบทบาทสำคัญ แม้แต่เม็ดมีดที่ออกแบบมาอย่างลงตัวก็อาจเสียหายได้หากกระบวนการไม่ได้รับการควบคุม

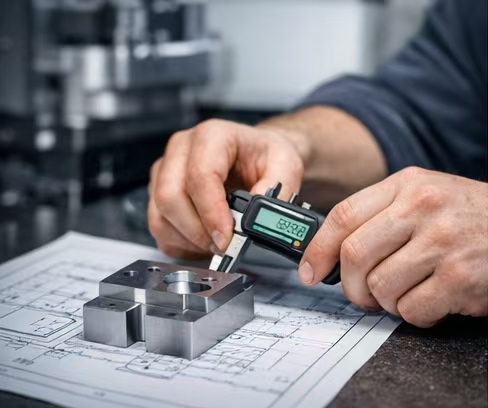

การตรวจสอบเป็นอีกจุดสำคัญ การตรวจสอบขนาดเฉพาะเมื่อสิ้นสุดการผลิตมักจะพลาดการเบี่ยงเบนระหว่างการตัดเฉือน เราวัดมิติข้อมูลที่สำคัญในหลายขั้นตอนเพื่อตรวจจับปัญหาตั้งแต่เนิ่นๆ
เครื่องจักรที่มีความแม่นยำสูงไม่ได้เกี่ยวกับเครื่องจักรที่หรูหราเพียงอย่างเดียว แต่เป็นกระบวนการที่ควบคุมและทำซ้ำได้ เราพบว่าความสม่ำเสมอของกระบวนการมักมีความสำคัญมากกว่าความคลาดเคลื่อนสัมบูรณ์
ไม่ใช่ทุกแม่พิมพ์ที่จะได้ประโยชน์จากความแม่นยำสูง การใช้เม็ดมีดที่มีความแม่นยำสูงสำหรับตัวเรือนพลาสติกธรรมดานั้นเกินความจำเป็น ช่วยเพิ่มต้นทุนและเวลาในการผลิตโดยไม่ปรับปรุงเสถียรภาพในการผลิต
เม็ดมีดที่มีความแม่นยำจำเป็นเมื่อ:
ความแม่นยำของมิติส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์
ส่วนประกอบหลายชิ้นต้องเข้ากันได้อย่างลงตัว
แม่พิมพ์จะทำงานเป็นจำนวนหลายแสนรอบ
ในแม่พิมพ์ที่เรียบง่าย เม็ดมีดมาตรฐานที่มีพิกัดความเผื่อที่เหมาะสมมักจะทำงานได้ดี การเลือกระดับความแม่นยำที่เหมาะสมตามการใช้งาน วัสดุ และปริมาณการผลิตเป็นแนวทางที่ชาญฉลาดกว่า
เม็ดมีดแม่พิมพ์ที่มีความแม่นยำสูงไม่ได้ถูกกำหนดโดยตัวเลขเดียวหรือการตกแต่งพื้นผิว สิ่งเหล่านี้เป็นผลมาจากการควบคุมพิกัดความเผื่อ คุณภาพพื้นผิว ความพอดี ความสามารถในการทำซ้ำ และกระบวนการตัดเฉือนที่ทำงานร่วมกัน
จากมุมมองของฉัน เป้าหมายไม่ใช่การไล่ตามความอดทนที่น้อยที่สุด มันเกี่ยวกับการบรรลุประสิทธิภาพที่สม่ำเสมอ คาดการณ์ได้ และมีเสถียรภาพในส่วนที่สำคัญจริงๆ เช่น การลดการปรับเปลี่ยนแบบทดลอง การหลีกเลี่ยงข้อบกพร่อง และทำให้แม่พิมพ์ทำงานได้อย่างราบรื่น
หากต้องการคำแนะนำเพิ่มเติม โปรดตรวจสอบเครื่องจักรที่มีความแม่นยำสูง และส่วนประกอบแม่พิมพ์ที่มีความแม่นยำ เพื่อดูว่าหลักการเหล่านี้นำไปใช้กับแม่พิมพ์ต่างๆ ได้อย่างไร
